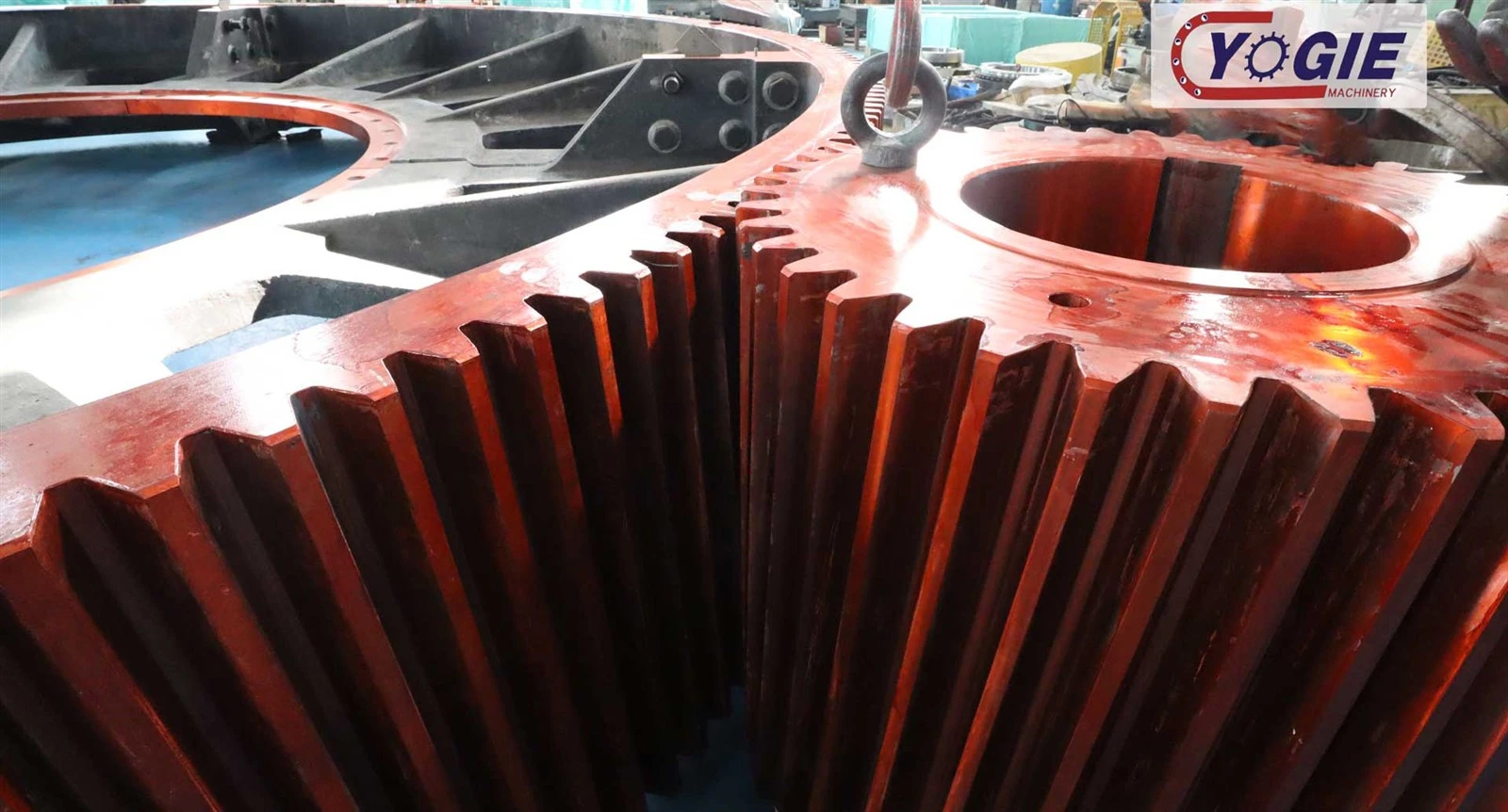

Ujemanje med aobodni zobnik in zobnikje kritičen vidik pri načrtovanju in delovanju zobniških sistemov, zlasti pri težkih strojih, kot so rotacijske peči, kroglični mlini in druga velika industrijska oprema. Prileganje določa, kako dobro se zobje zobnika medsebojnega zobnika in zobnika ujamejo skupaj, kar vpliva na splošno zmogljivost in življenjsko dobo sistema zobnikov. Pravilno začepanje zobnikov je ključnega pomena za učinkovit prenos moči in za zagotavljanje gladkega in zanesljivega delovanja.
več dejavnikov, ki jih je treba upoštevati pri določanju prileganja med obročnim zobnikom in zobnikom
Profil zoba in kot pritiska:Profili zob in tlačni koti zob zobnikov se morajo ujemati, da se zagotovi ustrezen kontakt in porazdelitev obremenitve. Običajni profili zob so evolventni in cikloidni, tlačni kot pa je običajno 20 stopinj za industrijske zobnike.
Premer koraka in modul (ali diametralni korak):Premer koraka zobnikov in modula (ali diametralni korak) morata biti združljiva, da se doseže želeno prestavno razmerje in pravilno vprijemanje zob.
Sredinska razdalja:Sredinska razdalja med obročem in zobnikom mora biti nastavljena v skladu s konstrukcijskimi specifikacijami. Ustrezna sredinska razdalja zagotavlja, da se zobniki pravilno zaskočijo brez pretiranega zračnega udarca ali motenj.
zračnost:Zračnost je zračnost med parjenimi zobmi, ko zobniki niso v stiku. Bistvenega pomena je imeti ustrezno količino zračnosti, da se prilagodi toplotnemu raztezanju, mazanju in tolerancam pri izdelavi.
Poravnava:Pravilna poravnava medsebojnega gonila in zobnika je ključnega pomena za zmanjšanje obrabe, zmanjšanje vibracij in povečanje učinkovitosti zobniškega sistema. Neusklajenost lahko povzroči neenakomerno obrabo zob in prezgodnjo odpoved.
Material in toplotna obdelava:Materiali, uporabljeni za zobnike, ter njihova toplotna obdelava vplivajo na njihovo trdoto in vzdržljivost. Ujemanje lastnosti materiala zagotavlja, da tako zobnik kot zobnik preneseta pogoje delovanja in obremenitve.
Mazanje:Ustrezno mazanje je ključnega pomena za zmanjšanje trenja in obrabe med zobmi zobnikov. Pravilno mazanje pomaga tudi pri odvajanju toplote, ki nastaja med delovanjem.
Porazdelitev obremenitve:Zasnova zobnika mora zagotavljati enakomerno porazdelitev obremenitve po zobeh, da se prepreči lokalna obraba in poškodbe zob.
POVZETEK
Pomembno je omeniti, da je prileganje med zobnikom in zobnikom pogosto določeno z inženirskimi standardi in smernicami, ki so pomembne za specifično uporabo in industrijo. Poklicni inženirji in oblikovalci zobnikov običajno sledijo tem standardom, da zagotovijo zanesljivo in učinkovito delovanje sistemov zobnikov.
