Luoyang Yujie Industry&Trade Co., Ltd je eden najbolj izkušenih proizvajalcev in dobaviteljev težkih CNC talnih vrtalnih obdelovalnih centrov po meri na Kitajskem. V naši tovarni lahko tukaj kupite poceni CNC talno vrtalni obdelovalni center za težka dela po meri. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.
Opisi
CNC talno vrtalni obdelovalni centri za težke obremenitve so zmožni obdelovati-komponente velikega obsega-kot so menjalniki, okvirji strojev, končni pokrovi in prirobnice-omogočajo visoko-natančna vrtanja, rezkanje, vrtanje, narezovanje navojev in čeljenje. Ti stroji so namenjeni predvsem sektorjem, kot so gradbeni stroji, energetska oprema, težka industrija, rudarstvo in metalurgija ter ladjedelništvo, zato so zasnovani tako, da izpolnjujejo-zahteve strojne obdelave masivnih in izjemno težkih obdelovancev na mestu. Odlikujejo jih obsežno območje premikanja, visoka togost, vrhunska natančnost in zmogljivost za kompleksno obdelavo površin, zato predstavljajo osrednji del procesne opreme pri proizvodnji težkih-strojev.
Težki CNC vrtalni obdelovalni center za tla
Tehnične specifikacije
| Tehnična specifikacija | FRT-T130 | FRT-T160 | FRT-T200 | |
| Potovanje | ||||
| Hod delovne mize (X/Y/Z/W) | mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| mm | W (700) | W (1000) | W (1200) | |
| Razdalja od površine vretena do delovne mize | mm | 0-3000 | 0-3000 | 0-4000 |
| Vodilna tirnica | Dve linearni vodilni tirnici, ena trda tirnica (škatlasta pot) | |||
| Delovna miza | ||||
| Velikost mize | mm | Prilagajanje | Prilagajanje | Prilagajanje |
| Maksimalna obremenitev delovne mize | T | 15/㎡ | 15/㎡ | 15/㎡ |
| Vreteno | ||||
| Konus vretena (premer tulca modela) | BT50 | BT50 | BT50 | |
| Moč motorja vretena | kw | 26 | 35 | 45 |
| Hitrost vretena | vrtljajev na minuto | 2000 | 2000 | 2000 |
| Natančnost | ||||
| Natančnost položaja | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Ponavljajoča se natančnost položaja | mm | ±0.01 | ±0.01 | ±0.01 |
| Velikost | ||||
| Neto teža | T | približno 55-70 | približno 90-130 | približno 125~165 |
Osnovna standardna konfiguracija CNC talnega vrtalnega obdelovalnega centra
Osnovna standardna konfiguracija težkega-stroja za vrtanje tal-vrste CNC vključuje osrednji napajalni in pomožni sistem-vključno s standardnimi funkcijami krmilnega sistema CNC, sistema za nadzor temperature vretena, hidravlične enote, enote za rezalno tekočino in samodejnega sistema mazanja. Opremljen je z varnostnimi funkcijami, kot so naprava za samodejni-izklop, zaščita pred škropljenjem in tri-barvna opozorilna lučka; poleg tega ima delovno razsvetljavo, krmilno omarico z ročnim kolesom in vmesnik RS-232 za lažje upravljanje in komunikacijo. Stroj je konfiguriran s toplotnim izmenjevalnikom, transporterjem za ostružke in zbiralnikom za ostružke, ki zagotavljajo stabilno delovanje in učinkovito odstranjevanje ostružkov. Dobavljen je s sidrnimi vijaki, izravnalnimi ploščicami in orodji za prilagajanje ter vključuje obsežen nabor tehnične dokumentacije-, kot so priročnik za uporabo, električne sheme, varnostni priročnik in poročilo o pregledu natančnosti – s čimer v celoti izpolnjuje temeljne zahteve za delovanje, varnost, ravnanje in vzdrževanje vrtalnega stroja.
Izbirni dodatki
Naši težki CNC talno vrtalni obdelovalni centri ponujajo izbiro več sistemov CNC{0}}, vključno s Siemens, Mitsubishi, FANUC in KND. Vsaka os stroja je opremljena z linearnim dajalnikom, enote pa so opremljene s samodejnim menjalnikom orodij disk-ali verižnega-tipa. Podpirajo-dovod hladilne tekočine prek vretena (v razponu od 2 do 7 MPa) in uporabljajo mehansko vreteno z zmogljivostjo hitrosti med 12.000 in 15.000 RPM. S polno 4-osno funkcionalnostjo je te stroje mogoče združiti bodisi z vrtljivo ali premično mizo, da izpolnijo zahteve po visoko{15}}natančnih in visoko učinkovitih obdelovalnih postopkih.
Primerjava sistemov Siemens in FANUC za težke-vrtalne stroje?
Oba sistema ponujata zadostno moč in navor za težka-vrtanja. Dvojni-pogonski sistem Siemens 840D sl+S120 ima odstopanje ravnovesja navora manj kot ali enako 5 %, sistem S1 pa zagotavlja nadzorovan in nastavljiv neprekinjen navor pri nizki-hitrosti, primeren za neprekinjene velike obremenitve prečnega nosilca in bata. Sistem FANUC 31i-B5+ i-B ponuja visok kratkotrajni-najvišji navor (3-kratna preobremenitev v 1-2 sekundah), vendar je njegov-odklon obremenitve dvojnega{19}}pogona približno 10-15 %, njegovi parametri navora pa so fiksni, zaradi česar je primernejši za težka vrtanja in rezkanja z stabilne pogoje delovanja.

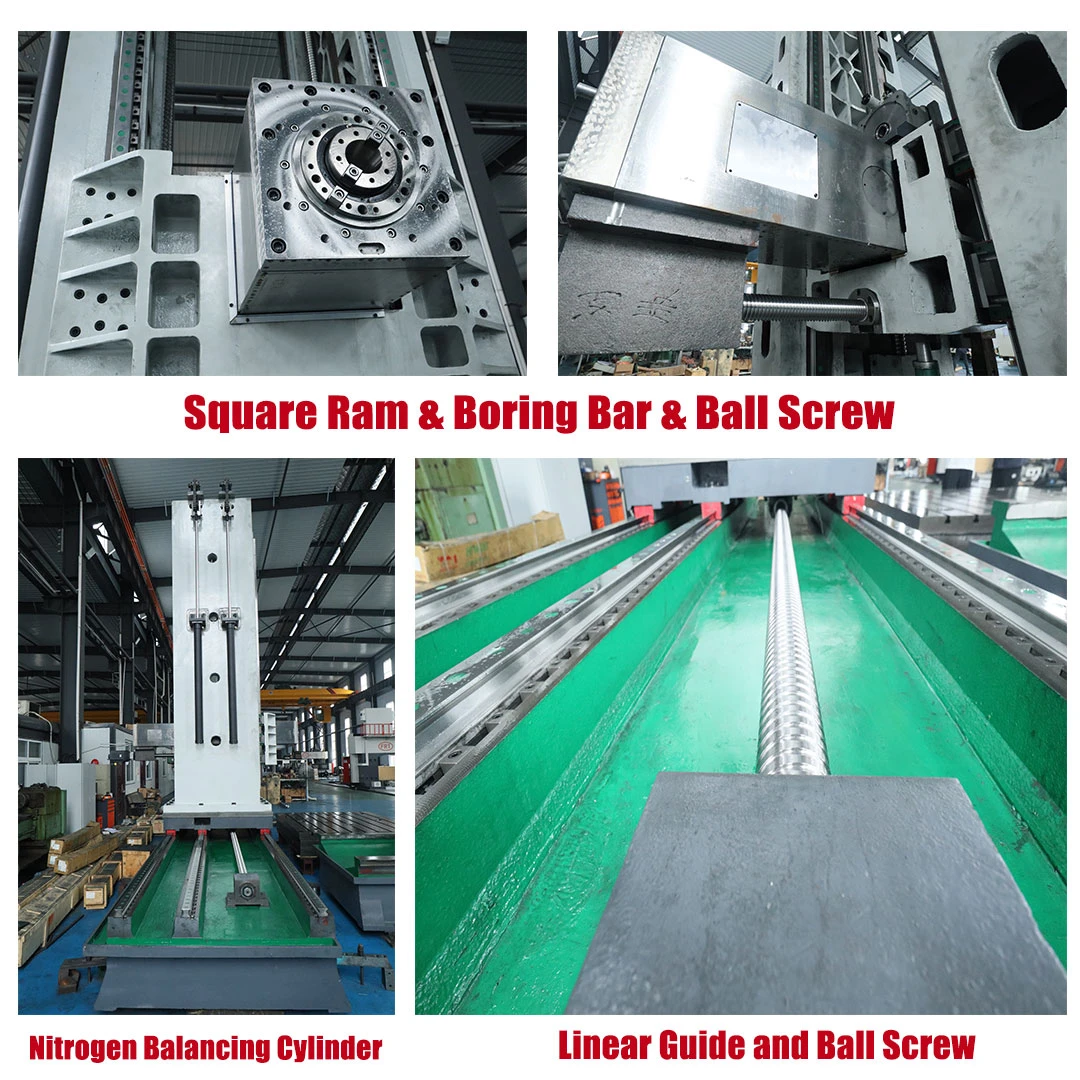

deli glavnih komponent
|
|
▲Motor vretena 22 (kontinuirano) / 26 (30 minut) kw velika izhodna moč.
▲Vreteno zagotavlja največji izhodni navor 1800 Nm (260 kgf-m), kar predstavlja najvišjo specifikacijo v svojem razredu razpona vožnje.
▲Ta glava vretena med obdelavo deluje v neposredni bližini obdelovanca, zaradi česar je idealna za težke-postopke rezanja.
▲Vrtljiva miza lahko nosi 8000-25000 kg.
▲Os Z- lahko neprekinjeno vzdrži aksialno obremenitev 2000 kgf, kar zagotavlja visok navor in visoko hitrost vrtenja za izjemno visoke rezalne sile.
|
|
|
▲Ležaji vretena so namazani z mastjo in obdani s cevjo-zasnovo za hlajenje, da se izognete težavam s toplotnim odmikom.
▲Prirobnica motorja vretena se hladi s cevmi.
▲Glavna gred je posebej nitrirana in se več let ne obrabi.
▲ Vijak gredi X/Y in motor imata strukturo neposredno sklopljenega prenosa.
|
|
|
▲Napredni livarski stroj z dobro strukturno stabilnostjo in močno odpornostjo proti potresom je sestavljen iz strukture z visoko togostjo ločnega mostu.
▲Proti-upogibna in torzijska togost stebra se poveča za 1,7-krat, stabilno obdelavo pa je mogoče izvesti na skrajni zgornji strani konca giba osi Y-.
Kaj lahko naredi
|
dolgočasno:Primarna funkcija stroja za vrtanje tal je natančno in natančno vrtanje lukenj. Ustvari lahko luknje velikega-premera v težkih obdelovancih, kot so bloki motorjev, ohišja turbin ali industrijske komponente.
Vrtanje:Stroj lahko izvaja postopke vrtanja, ki vključujejo ustvarjanje lukenj z manjšim-premerom v obdelovancu. Uporablja se za naloge, kot je izdelava lukenj za vijake, moznike ali poravnalne zatiče.
Rezkanje:CNC talni vrtalni stroj lahko izvaja operacije rezkanja, ki vključujejo odstranjevanje materiala s površine obdelovanca z uporabo vrtljivih rezalnih orodij. Rezkanje se lahko uporablja za različne naloge, kot je izdelava ravnih površin, kontur in zapletenih oblik.
Tapkanje:Stroj lahko vključuje funkcijo narezovanja navojev, ki mu omogoča ustvarjanje notranjih navojev v izvrtanih ali izvrtanih luknjah.
Čelni del: stroj lahko izvaja operacije čelnega dela, ki vključujejo strojno obdelavo končne površine obdelovanca, da zagotovi, da je raven in pravokoten na izvrtane luknje ali rezkane površine.
Povrtavanje:Povrtavanje je postopek, pri katerem stroj uporablja povrtalo za izboljšanje natančnosti in končne obdelave obstoječih lukenj.
Oblikovanje:CNC stroji za vrtanje tal lahko sledijo vnaprej-programiranim potem orodij za ustvarjanje kompleksnih oblik in kontur v obdelovancu.
Podaljšek vrtalne palice: nekateri CNC stroji za vrtanje tal imajo morda možnost podaljšanja vrtalne palice, kar jim omogoča, da sežejo globoko v obdelovanec za izvrtanje lukenj na različnih globinah.
Samodejna menjava orodja:CNC stroji so pogosto opremljeni s samodejnim menjalnikom orodja, ki stroju omogoča preklapljanje med različnimi rezalnimi orodji brez ročnega posredovanja. To poveča učinkovitost in zmanjša čas izpadov.
Natančno pozicioniranje in nadzor:CNC krmilni sistem zagotavlja, da lahko stroj natančno pozicionira rezalno orodje in nadzoruje rezalne parametre, kot so hitrost, pomik in globina reza, da doseže želene rezultate obdelave.
Programiranje programske opreme:CNC stroji za vrtanje tal zahtevajo uporabo posebne programske opreme za programiranje orodnih poti in navodil za obdelavo. Operater ali programer v programsko opremo vnese konstrukcijske specifikacije, stroj pa ustrezno izvede navodila.
Vrtljiva miza
Obdelovanci se lahko obdelujejo
CNC talni-vrtalni in rezkalni stroj je vsestranski kos opreme, ki se uporablja za natančne strojne postopke. Sposoben je obdelovati različne vrste obdelovancev, vključno z:
►Velike-komponente:CNC talni{0}}stroji so zasnovani za obdelavo težkih in obsežnih obdelovancev. Lahko obdelujejo velike ulitke, odkovke in strukturne komponente, ki se uporabljajo v industriji, kot so vesoljska industrija, energetika in težki stroji.
►Kompleksni deli:Ti stroji so primerni za obdelavo zapletenih in kompleksnih delov z visoko natančnostjo. Obdelujejo lahko obdelovance z več funkcijami, kot so izvrtine, utori, žepi in konture.
►Bloki motorja in glave cilindrov:CNC talni-stroji se običajno uporabljajo v avtomobilski industriji za obdelavo blokov motorjev in glav cilindrov. Lahko natančno izvrtajo in rezkajo zahtevane elemente, kot so izvrtine cilindrov, prehodi hladilne tekočine in sedeži ventilov.
►Komponente vetrne turbine:Z naraščajočim povpraševanjem po obnovljivi energiji se CNC talni -stroji uporabljajo pri proizvodnji komponent vetrnih turbin. Lahko obdelujejo velika pesta rotorjev, ohišja glavnih ležajev in druge kritične dele, ki se uporabljajo pri pridobivanju vetrne energije.
►Ladjedelniške komponente:Ladjedelnice uporabljajo talne-stroje CNC za obdelavo velikih komponent, ki se uporabljajo v ladjedelništvu, kot so propelerske gredi, krmne cevi in ohišja krmila. Ti stroji zagotavljajo natančno poravnavo in natančnost v procesu izdelave.
►Komponente energetskega sektorja:Talni-stroji CNC igrajo ključno vlogo v energetskem sektorju za obdelavo komponent, ki se uporabljajo v obratih za proizvodnjo električne energije, vključno z ohišji turbin, okvirji generatorjev in parnimi ventili.
►Deli rudarske in gradbene opreme:Obdelovance za težke rudarske stroje, gradbeno opremo in vozila za zemeljska dela je mogoče obdelati s CNC-{0}}stroji. To vključuje komponente, kot so menjalniki, ohišja osi in strukturni deli.
► Kalupi in matrice:CNC talni{0}}stroji se uporabljajo tudi za izdelavo kalupov in orodij. Lahko natančno rezkajo in oblikujejo kalupe za brizganje, tlačno litje in druge proizvodne postopke.
►Aerospace komponente:Ti stroji se uporabljajo v vesoljski industriji za obdelavo strukturnih komponent, delov podvozja in komponent motorja. Natančno lahko obdelujejo velike obdelovance iz aluminija, titana in jekla.
Povzetek
Pomembno je vedeti, da se zmogljivosti CNC-strojev za talno-vrsto lahko razlikujejo glede na določen model in konfiguracijo. Proizvajalci lahko ponudijo dodatne priključke in dodatke za izboljšanje funkcionalnosti stroja in razširitev obsega obdelovancev, ki jih lahko obdeluje.
